YDF系列E傳動離心通風機外形尺寸

型號 外形尺寸 進風口尺寸 出風口尺寸 參考
尺寸
長×寬×高 直徑 長×寬
A1 B2 H2 D1 C1 B1
YDF-4E 710 338 755 400 400 336 400
YDF-4.5E 800 390 810 450 450 380 450
YDF-5E 888 422 944 500 500 420 500
YDF-5.5E 977 464 1038 550 550 462 550
YDF-6.3E 1119 532 1189 630 630 539 630
YDF-7.1E 1261 599 1340 710 710 596 710

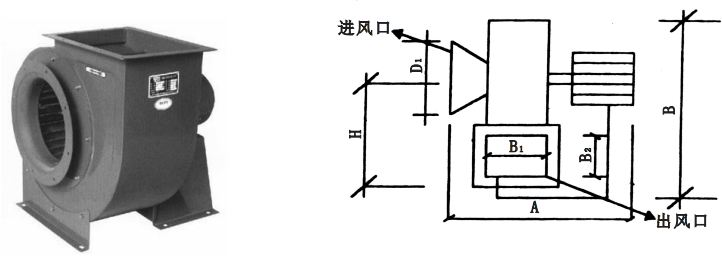

YDF系列A傳動離心通風機外形尺寸

型號 外 形 尺 寸(mm)
A B B1 B2 D1 寬 H
YDF2A 440 490 120 180 200 340 320
YDF2.5A 500 500 156 215 250 420 330
YDF3A 520 600 186 265 300 500 390
YDF3.7A 610 700 220 295 370 600 400
YDF4A 650 800 240 346 400 680 500
YDF4.5A 750 900 270 370 450 770 540
YDF4.7A 820 930 282 390 470 780 560
YDF5A 840 970 300 400 500 860 580
YDF5.5A 880 1230 330 460 550 980 640
